Analyse approfondie des avantages et des inconvénients entre les générateurs d'azote et l'azote liquide en bouteille

De nombreuses usines de fabrication dépendent encore de l’azote liquide en bouteille ou en vrac comme principale source de gaz. Mais un nombre croissant d’opérateurs industriels se tournent vers la génération d’azote PSA sur site. Cet article fournit une comparaison factuelle sur sept dimensions clés pour vous aider à évaluer quelle méthode d'approvisionnement correspond à votre profil de production.

1. Deux modèles d'approvisionnement – ​​comment ils fonctionnent

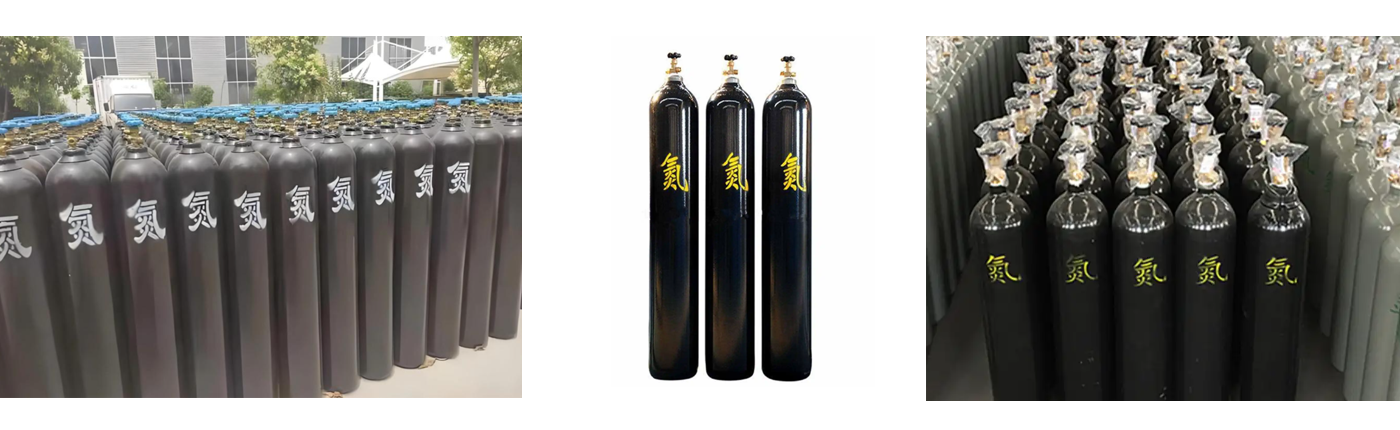

Alimentation en azote liquide (LN₂) Vous achetez de l'azote liquide cryogénique auprès d'un fournisseur de gaz, livré en bouteilles ou en cuves isolées sous vide. Le liquide est vaporisé sur place avant d'entrer dans votre pipeline. Ce modèle achète essentiellement du gaz prêt à l’emploi – vous payez par unité de poids ou de volume.

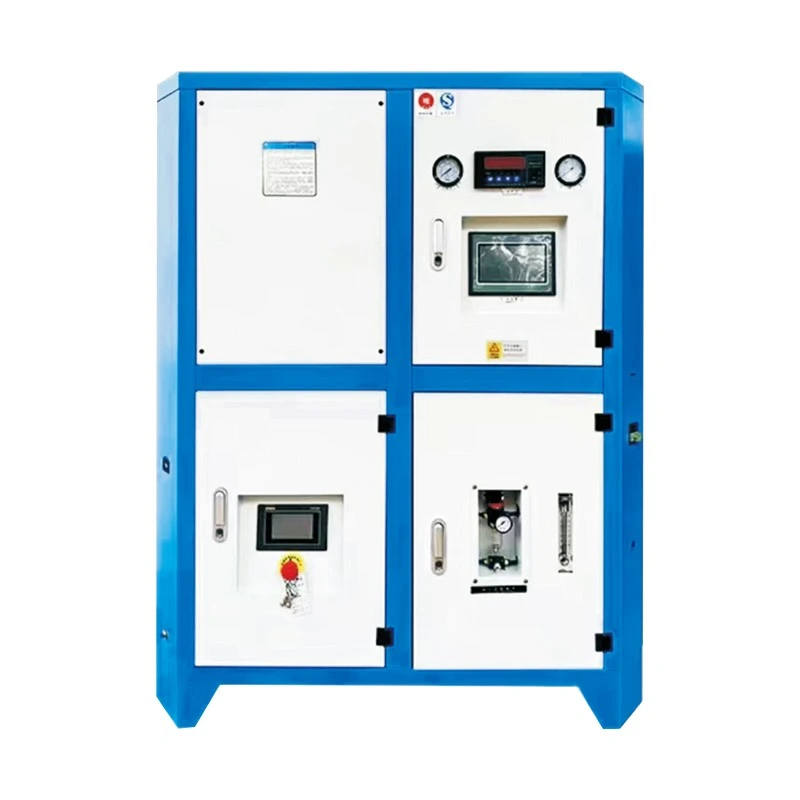

PSA sur sitegénérateur d'azoteL'air comprimé passe à travers des tamis moléculaires en carbone qui adsorbent préférentiellement l'oxygène, produisant de l'azote à température ambiante et à basse pression. Le système complet comprend un compresseur d'air, un sécheur, un pack de filtration, un module PSA et un réservoir tampon. Vous produisez votre propre gaz en utilisant uniquement de l'électricité et des consommables courants.

2. Analyse comparative en sept dimensions

2.1 Coût total – court terme et long terme

À retenir : Pour les utilisateurs stables et à volume élevé, le coût total de possession d'un générateur PSA est souvent inférieur de 50 à 70 % à celui de l'azote liquide sur un horizon de 5 ans. La perte par évaporation devient particulièrement importante pour une utilisation intermittente.

2.2 Fiabilité de l’approvisionnement – ​​Autosuffisance ou dépendance logistique

Les générateurs PSA fonctionnent 24h/24 et 7j/7 sous contrôle PLC, offrant une pression et une pureté constantes. Ils ne sont pas affectés par les horaires des fournisseurs, la météo, les jours fériés ou les perturbations de la circulation. Un réservoir tampon intégré gère les fluctuations de la demande de pointe.

L'azote liquide dépend de livraisons ponctuelles. Des retards se produisent pendant les hautes saisons, en cas de mauvais temps ou de restrictions de transport. La pression et la pureté peuvent fluctuer lors du remplacement des bouteilles ou du remplissage du réservoir, et la pénétration d'air pendant le changement peut réduire la pureté au point d'utilisation.

À retenir : Les processus qui ne peuvent pas tolérer les interruptions, tels que le soudage au laser, le brasage par refusion SMT, la MAP alimentaire ou la fabrication additive, bénéficient considérablement de la génération sur site.

2.3 Sécurité – Fonctionnement ambiant et risque cryogénique

Les systèmes PSA fonctionnent à température ambiante et basse pression ; ils ne sont pas classés comme récipients sous pression ou marchandises dangereuses. Aucun risque de brûlure cryogénique ou d’explosion à haute pression. L’azote est produit et consommé immédiatement, ne nécessitant aucun stockage en vrac. La conformité réglementaire est simple.

L'azote liquide est stocké à –196 °C et classé comme matière dangereuse cryogénique. Les bouteilles et les réservoirs sont des récipients sous pression nécessitant une inspection périodique. Le stockage de grands volumes présente des risques d’asphyxie : l’azote est inodore et incolore, les fuites sont donc difficiles à détecter. Des zones de stockage dédiées, des protocoles de sécurité et un personnel formé sont obligatoires.

À retenir : Pour les installations soumises à des réglementations de sécurité strictes, l'élimination du stockage cryogénique réduit considérablement les risques administratifs et opérationnels.

2.4 Flexibilité opérationnelle – Sortie réglable ou sortie fixe

Les générateurs PSA permettent un démarrage/arrêt à la demande, un suivi automatique de la charge et une pureté et une pression réglables (95 % à 99,999 %). De futures extensions de capacité peuvent être réalisées en ajoutant des modules ou des unités parallèles. Les systèmes fonctionnent sans surveillance, en fonction des horaires des équipes.

L'azote liquide offre des degrés de pureté et une capacité de réservoir fixes. Les pointes temporaires de forte demande peuvent dépasser l’offre disponible. La mise à l’échelle nécessite le remplacement du réservoir – un processus long et coûteux. Un suivi manuel du stock restant et du placement des commandes sont nécessaires.

2.5 Charge de travail de gestion – Coordination automatisée ou manuelle

PSA utilise l'automatisation PLC avec une capacité de surveillance à distance. La maintenance de routine implique des changements périodiques de filtre et des vérifications du tamis moléculaire – aucun opérateur dédié n’est nécessaire. Pas de liaison fournisseur, pas de commande, pas de suivi de livraison, ni d'inventaire.

L'azote liquide nécessite une communication continue avec les fournisseurs : devis, commande, suivi des livraisons, réception et rapprochement des factures. Un personnel dédié doit gérer les niveaux de stock pour éviter les ruptures de stock. La rotation des bouteilles, la séparation vide/pleine et les inspections de sécurité régulières s'ajoutent aux heures de travail.

2.6 Exigences en matière d'espace au sol

PSA – les systèmes montés sur patins ont un encombrement modéré et peuvent être installés à l'intérieur dans les coins d'atelier ou les salles d'équipement. Aucune zone distincte pour les marchandises dangereuses n’est nécessaire. Une installation intérieure ou extérieure est réalisable.

LN₂ – les grands réservoirs de stockage nécessitent une zone extérieure bien ventilée avec des dégagements de sécurité obligatoires, ce qui peut limiter l'aménagement de l'usine. Le stockage des bouteilles nécessite un espace séparé dédié pour les unités pleines et vides.

2.7 Valeur à long terme – Immobilisations par rapport aux dépenses consommables

Le générateur PSA est considéré comme un équipement à capital fixe avec une durée de vie typique de plus de 10 ans. Il protège vos opérations des augmentations de prix des fournisseurs et reste mobile en cas d’agrandissement ou de déménagement de l’usine.

L'azote liquide est une pure dépense d'exploitation : de l'argent versé sans valeur résiduelle. Les prix du gaz tendent à augmenter au fil du temps et les utilisateurs restent dans une position de faiblesse dans les négociations avec les fournisseurs.

3. Idées fausses courantes

Idée fausse 1 – « Un générateur coûte trop cher ; l'azote liquide est moins cher. » Cela ne tient pas compte du coût total de possession. Une usine dépensant 2 000 $/mois en LN₂ paie 24 000 $/an. Un système PSA approprié peut coûter entre 30 000 et 40 000 dollars, plus 1 000 à 2 000 dollars par an pour l'électricité et la maintenance. Le retour sur investissement est souvent de 1,5 à 2 ans, après quoi le gaz est pratiquement gratuit pendant les 8 à 10 années suivantes.

Idée fausse 2 – « Notre utilisation est trop petite pour un générateur. » Un petit volume n’exclut pas automatiquement l’utilisation d’un générateur : les exigences de continuité et de pureté sont importantes. Pour une utilisation quotidienne avec des exigences de pureté élevées (par exemple, emballages alimentaires, soudage de précision), les coûts de transport et d'évaporation rendent l'azote liquide disproportionnellement cher. Pour une utilisation occasionnelle (quelques bouteilles par mois), l'azote liquide reste plus souple.

Idée fausse n°3 – « L’azote liquide offre toujours une pureté plus élevée. » Le LN₂ industriel se situe généralement autour de 99,999 %, mais les systèmes PSA peuvent atteindre 95 % à 99,999 % – les modèles haut de gamme correspondent aux qualités LN₂. Les applications les plus courantes (protection par soudage, purge, emballage alimentaire) ne nécessitent que 99,5 % à 99,9 %. Une pureté excessive gaspille de l’argent. De plus, la pureté de l'azote liquide peut se dégrader lors de la vaporisation et du transfert en raison de la pénétration d'air ou de la contamination des tuyaux ; le gaz généré sur site est livré directement au point d'utilisation, maintenant ainsi une qualité constante.

4. Guide de sélection rapide

Résumé – Pour une utilisation à long terme, stable et à volume élevé, un générateur PSA offre une économie et un contrôle supérieurs. Pour une utilisation à court terme, en petit volume ou irrégulière, l’azote liquide offre un engagement initial inférieur.

5. Conclusion

Choisir le bon approvisionnement en azote consiste à calculer le coût total au fil du temps et à évaluer le risque opérationnel.

L'azote liquide offre une commodité immédiate – un investissement initial minimal et aucune responsabilité de maintenance – mais les coûts sont récurrents, contrôlés en externe et ont tendance à augmenter.

Un générateur PSA sur site nécessite une mise de fonds initiale, mais une fois installé, il fixe votre coût du gaz à un niveau prévisible, élimine la dépendance au fournisseur et évite les pertes par évaporation. Sur une durée de vie de 10 ans, les économies sont substantielles.

Pour la majorité des opérations manufacturières ayant des calendriers de production stables, la question n’est pas de savoir s’il faut adopter la production sur site, mais quand. Une évaluation technique basée sur votre débit réel, vos exigences de pureté, les conditions du site et les coûts des services publics locaux fournira une estimation précise du retour sur investissement.
